Moyens de contrôle AL mini

Les moyens de contrôle à petites dimensions sont utilisés dans la fabrication de petites pièces, dans l'industrie d'horlogerie, mais aussi dans des laboratoires pour la vérification d'instruments de mesure et d'unités linéaires.

Prenons l'exemple du mesurage d'une machine CNC à 5 axes : Le cube de contrôle est fixé soit dans la tige filetée, soit dans l'unité de fixation de la pièce d'œuvre, ce qui permet de vérifier rapidement la géométrie de la machine.

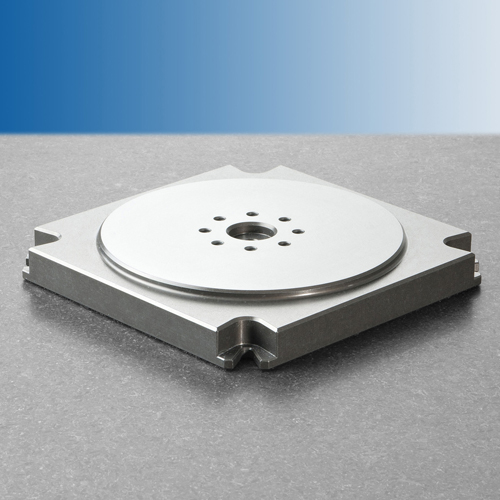

Chacun des moyens de contrôle dispose de la possibilité d'une fixation bien réfléchie. D'une part, pour déplacer l'échantillon à l'intérieur de la machine dans tous les sens, d'autre part parce que l'échantillon est léger et pourrait être déplacé par la pression du palpeur.

Les moyens de contrôle mini sont également fabriqués en aluminium de haute qualité avec un traitement spécial de la surface. Les avantages de l'aluminium sont encore mieux valorisés ici.



Advantages:

  • Adaptation rapide à la température
  • Répartition uniforme de la température
  • Plus hautes précisions possibles
  • Indépendant de l'humidité
  • Antirouille, pas d'entretien nécessaire
  • Format libre
  • Surfaces lisses sans pores



Informations techniques

Type Dimensions (L×W×H) Rectitude Longueur de mesure Parallélisme Orthogonalité Poids
Règle de contrôle G3-100 106 x 35 x 20 mm DIN 876/00 - 00000 100 mm Rectitude x 1.5   0.2 kg
Règle de contrôle G3-150 160 x 35 x 20 mm DIN 876/00 - 00000 150 mm Rectitude x 1.5   0.3 kg
Règle de contrôle G3-200 210 × 35 × 25 mm DIN 876/00 - 00000 200 mm Rectitude x 1.5   0.5 kg
Règle de contrôle G3-300 310 × 50 × 30 mm DIN 876/00 - 00000 300 mm Rectitude x 1.5   1.3 kg
Règle de contrôle G3-500 510 x 70 x 40 mm DIN 876/00 - 00000 500 mm Rectitude x 1.5   4.0 kg
Équerre de contrôle A1-70 76 x 56 x 20 mm   70 x 50 mm   DIN 876/00 - 00000 0.2 kg
Équerre de contrôle A1-100 106 × 76 × 20 mm   100 × 70 mm   DIN 876/00 - 00000 0.3 kg
Équerre de contrôle A1-150 160 × 110 × 25 mm   150 × 100 mm   DIN 876/00 - 00000 0.8 kg
Équerre de contrôle A1-200 210 x 140 x 30 mm   200 x 130 mm   DIN 876/00 - 00000 1.6 kg
Parallélépipède rectangle de contrôle B1-70 76 x 76 x 20 mm   70 x 70 mm   DIN 876/00 - 00000 0.3 kg
Parallélépipède rectangle de contrôle B1-100 106 × 106 × 25 mm   100 × 100 mm   DIN 876/00 - 00000 0.8 kg
Parallélépipède rectangle de contrôle B1-150 160 × 160 × 30 mm   150 × 150 mm   DIN 876/00 - 00000 1.7 kg
Parallélépipède rectangle de contrôle B1-200 210 x 210 x 35 mm   200 x 200 mm   DIN 876/00 - 00000 3.2 kg
Cube de contrôle C3-70 76 × 76 × 76 mm   70 × 70 × 70 mm   DIN 876/00 - 00000 1.0 kg
Cube de contrôle C3-100 106 × 106 × 106 mm   100 × 100 × 100 mm   DIN 876/00 - 00000 2.2 kg
Cube de contrôle C3-150 160 x 160 x 160 mm   150 x 150 x 150 mm   DIN 876/00 - 00000 7.1 kg
Cube de contrôle C3-200 210 x 210 x 210 mm   200 x 200 x 200 mm   DIN 876/00 - 00000 15.7 kg
autres versions

N'hésitez pas à nous contacter pour d'autres dimensions et précisions: Contact.

Accessoire


GEO-plus

GEO-plus est un programme de mesure et d'analyse efficace et facile à piloter pour le mesurage dynamique de machines-outils. Suivant les exigences, les valeurs de mesure sont saisies dynamiquement ou proportionnellement au temps ou au chemin.
